汉纳软件
汉纳芯片封装解决方案包括
1. 自动导线软件
2. 自动核图软件
3. 自动描图软件
自动核图软件
自动核图
汉纳自动核图软件，就是解析机如数据，并与Bonding Diagram(BD)图纸进行比较，找到每根线的匹配关系，判断是否多打线、少打线、打偏等问题；自动生成打线报告，并提供问题追踪功能，方便用户查找打线错误。
目前，自动核图软件支持 K&S 及Shinkawa和ASM设备。其中Shinkawa设备需要2.0及以上版本。对于ASM设备，由于ASM数据的二进制转换问题，只能支持32位的操作系统。
自动核图软件的功能特点
- 无需对DB图纸一层一层的设置匹配
- 只要没有芯片重叠，图纸无需分层
- 自动解读机台数据，生成连线图
- 自动区分BD图纸中的手指、芯片和PAD
- 自动识别BD图纸中的有效焊线
- 支持二次工艺
- BD图纸支持多LEAD、多DIE
- 自动生成比较报告
- 多线
- 少线
- 单焊点线
- 打偏
- 总线数

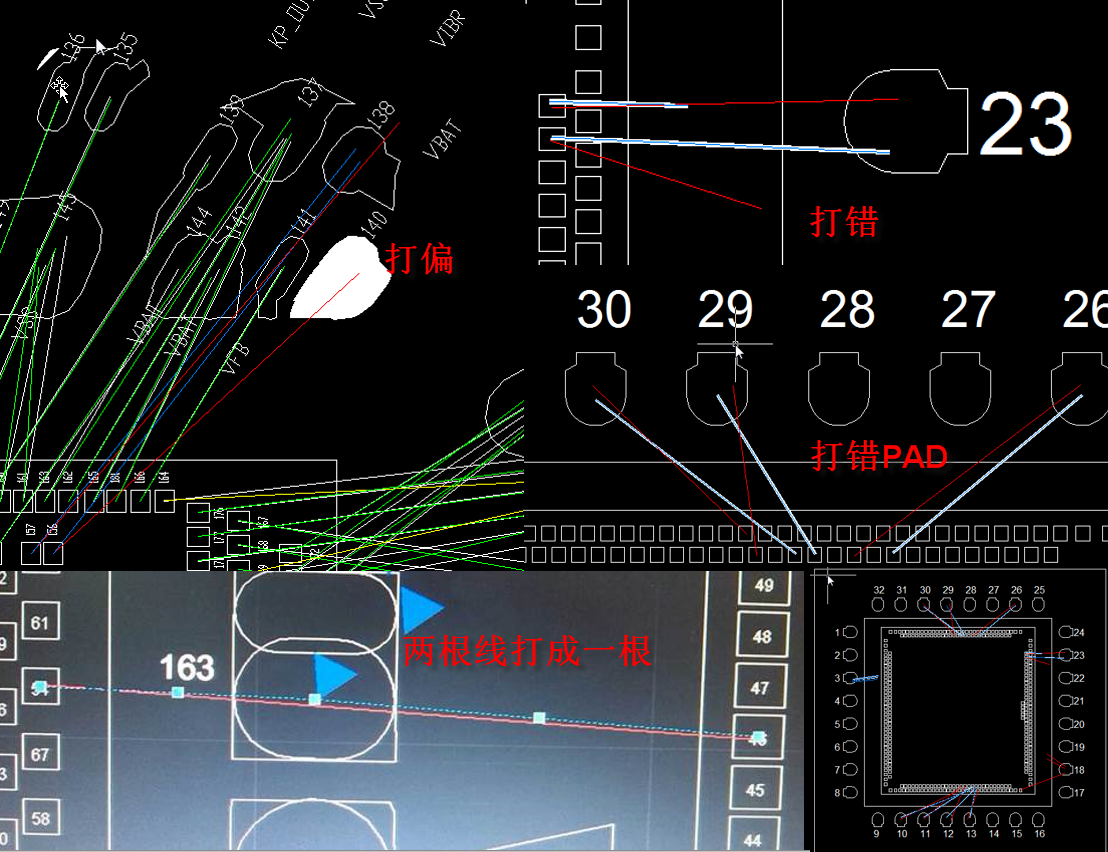

比较结果展示
- 比较结果以不同颜色的线表示
- 绿色表示完全正确
- 黄色表示打线正确，但第一或第二焊点超出偏差
- 红线表示错误（多线，打偏）
- 蓝线表示少线
